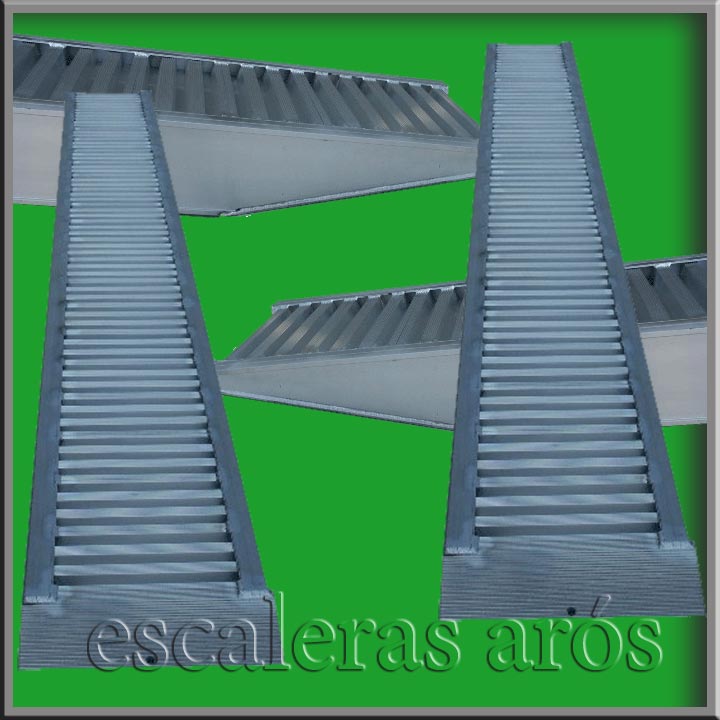

RAMPAS DE ALUMINIO SIN BORDES



RAMPAS DE ALUMINIO SIN BORDES

Las rampas de aluminio sin bordes, están construidas en aluminio extrusionado y nervado de altísima resistencia mecánica. Permiten subir cargas de hasta 9.500 kg. Idóneas para cargar plataformas aéreas y otras máquinas. Llevan gancho de agarre y plataforma basculante para facilitar la subida.

La capacidad de carga se refleja para una pareja de rampas y se considera que la distancia mínima entre ruedas de la máquina es de 1.400 mm, excepto para algunos modelos que debe ser mínimo de 1.000 mm.

Las rampas de aluminio sin bordes estándart no sirven para ruedas de oruga metálicas. Para máquinas con ruedas de oruga consultar fabricación especial.

Para cargar plataformas aéreas las rampas de aluminio sin bordes son indeales, ya que no deben llevar bordes en la parte interior.

Rampas de aluminio sin bordes están construidas respetando los requisitos de seguridad y con ficha técnica inscrita en el lateral.

Como saber que rampa necesito?

Se necesita saber el peso total de la máquina a carga, se debe añadir también el peso del operario y otros complementos que puedan variar la capacidad de carga. La distribución del peso puede incidir en la elección de la RAMPA.Se necesita saber la altura desde el suelo hasta la altura de la plataforma de carga con el fin de calcular la longitud de la rampa.El paso de rueda, distrancia entre el centro de las ruedas del mismo eje de la máquina a cargar.La distancia desde el suelo hasta el punto más bajo de la panza de la máquina a cargar.Se necesita saber el ancho de las ruedas, en el caso de rampas con borde el ancho interior “L3”,  debe haber un margen de maniobra, un espacio superior al 20 % del ancho de la rueda con el fin de no colisionar con los bordes.

La rampas de aluminio sin bordes son útiles para diferentes sectores construcción, obras publicas, jardineria, agrícultura, transporte, etc..

Vehículos y maquinarias que suelen utilizar rampas para su carga carretillas elevadoras,  minicargadoras, hormigoneras, excavadoras, retrocargadoras, máquinas telescópicas, tractores, motocultivadores, desbrozadoras, barredoras, excavadoras, miniexcavadoras, fresadoras, máquinas pintabandas,  plataformas aéreas, carretillas elevadoras, traspaletas, coches, furgonetas, camiones, dumpers,  grupos electrógenos, cosechadoras, cortadoras de césped, minitractores, minidumpers, etc.

FÓRMULA PARA CALCULAR LA RAMPA CORRECTA PARA CADA MÁQUINA

RAMPA FORMULALeyenda:

H – Altura desde el suelo hasta la cama del camión donde se va a cargar la máquina.D – Paso de rueda, distancia entre el centro de las ruedas del mismo eje de la máquina a cargar.L – Distancia desde el suelo hasta el punto más bajo de la panza de la máquina a cargar.R – Resultado: Largo de la Rampa.

Una vez calculado el largo de la Rampa debe tener en cuenta:

En caso de rampas con borde R+20%En caso de rampas sin borde R+10%

Leyenda:

L1 – Longitud de la Rampa.L2 – Ancho total de la Rampa.L3 – Ancho interior útil de la Rampa con bordes.H  – Alto de la Rampa.

RAMPA SIN

BORDES

RAMPAS DE ALUMINIO SIN BORDES

MODELOS



L1 (CM)

CAPACIDAD

PAREJA (KG)

H (CM)

L2 (CM)

PESO

(KG)

 ALSB

18016007,53513,00

 BLSB

22016007,53515,00

 CLSB

26010007,53517,00

 DLSB

3008007,53520,00

 ELSB

3606007,53523,00

0SB

260220010,53721,00

 CSB

300180010,53724,00

 BSB

360170010,53728,20

C2SB

360220010,5 R3730,00

 ASB

400140010,53731,20

 B2SB

400160010,5 R3733,00

 PSB

460120010,53739,00

 QSB

250400013,54125,00

 GSB

300400013,54131,00

 ESB

350330013,54136,50

 DSB

400280013,54140,04

 RSB

450240013,54133,00

 LSB

300540015,05047,00

 HSB

360496015,05048,50

 FSB

400400015,05053,40

 SSB

450300015,05058,50

 TSB

300932020,05250,00

 NSB

360850020,05258,00

 MSB

400706020,05266,00

 USB

460600020,05274,00

 TLSB

300850020,06253,00

 NLSB

360800020,06263,00

 MLSB

400700020,06272,00

 ILSB

460600020,06279,00
